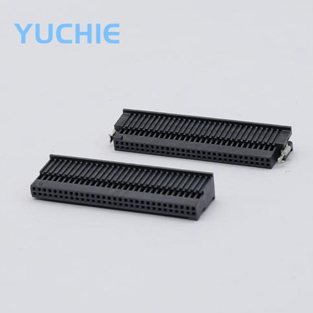

簡易牛角連接器是一種常用于電纜與PCB之間連接的接插件結構。為了保障連接穩定性、避免震動或插拔過程松脫，鎖扣結構成為其設計中的關鍵組成部分。不同型號、間距與安裝方式對應的鎖扣類型存在差異，可根據具體使用環境選型。

常見鎖扣類型之一為側邊卡扣結構。在公母連接區域的外側設有兩側對稱塑膠卡勾，插合時卡住排針兩側的定位柱，插拔過程可提供機械保持力。此結構適合水平插接方式，安裝便捷，適用于低頻維護設備。

部分型號采用中扣位式設計。連接器中部預留一個中孔結構，通過凹凸配合完成鎖止動作。該設計具備對稱受力特點，可用于抗振要求較高的電源連接場合。中扣結構可根據PIN數長度調整固定點數量，提升結構穩定性。

雙翼扣設計則在連接器兩側設置外翻式固定扣，通過壓接裝配后對外殼結構提供輔助鎖止功能。此結構適合垂直插接或裝配間距受限場合，常見于嵌入式系統或工業控制模塊。

部分加固型牛角連接器配備螺絲鎖孔，連接時使用M2或M2.5螺釘將連接器通過定位孔固定在PCB或外殼上。該方式可提供更高機械強度，適用于頻繁振動或移動設備內部。

鎖扣的材質多為增強型PBT、PA6T等工程塑料，具備良好形變恢復能力。設計時需避免鎖扣與排針壓接區域干涉，確保結構匹配。不同PIN數連接器的鎖扣尺寸存在微差，選型時需配套原廠排針型號。

簡易牛角連接器通過多種鎖扣結構設計實現穩固連接，需結合產品尺寸、電纜固定方式及使用頻率進行選型匹配。
