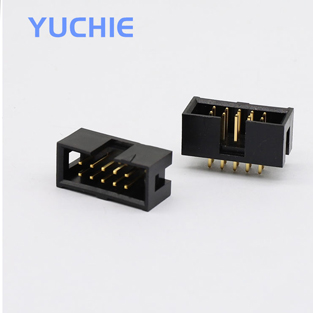

排針排母連接器作為通用型電氣接口，在模塊化設計、電源分配與信號跳線場合中被廣泛采用。其結構簡潔、規格豐富，可與多種排線系統進行配套連接，以滿足不同功能模塊的插接需求。

常見的排線連接方案包括IDC壓接排線、焊接式排線、FPC柔性排線、帶護套壓接線束等。其中，IDC排線是排針排母連接中使用廣泛的形式，適配2.54mm標準間距時可實現多PIN并列壓接，適合數據線并行傳輸。

對于板間對接，排針可與排線型母座組合使用，通過排線插頭連接兩塊PCB，實現簡易信號擴展或跳線結構。在此類應用中，排線通常為扁平線纜，壓接端通過IDC技術與母座成型，適配性強，制造效率高。

焊接式排線結構適用于定制跳線或帶特定屏蔽層結構的接口連接，在高電壓或需加強信號完整性場景中更為常見。焊接端可通過熱縮管或注塑工藝增強固定性，提升連接可靠性。

部分FPC結構也可通過適配特定排針排母實現彎折引出，用于設備空間緊湊區的連接場景。此類連接方式需注意PIN數與間距一致性，確保接口結構對位精度。

在高頻高速系統中，帶鎖扣結構的排針排母連接器也可與屏蔽排線搭配，提升抗干擾能力。選型階段應結合傳輸信號頻率、電流承載能力與線纜外形進行排線結構匹配設計，保障系統運行穩定。
