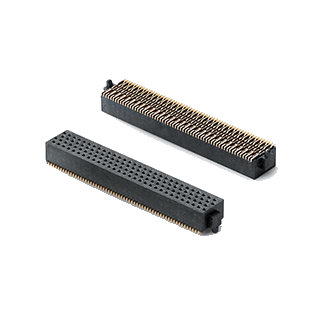

東莞簡易牛角連接器是一種常見的板對線或板對板連接器，廣泛用于控制板、工業設備和電子模塊中。其結構由塑膠外殼、金屬端子、定位柱、卡扣等部分組成，其中定位柱在安裝與使用中發揮重要作用。

定位柱的主要功能是確保連接器在焊接或裝配時準確定位。在電路板設計中，連接器針腳間距通常較小，若安裝偏移會導致焊盤錯位或信號不通。通過定位柱插入電路板預留的定位孔，可實現結構導向，避免焊接偏差，保證東莞簡易牛角連接器與電路板的準確配合。

二作用是增強結構穩固性。定位柱能在機械固定中承擔一定支撐作用，減少連接器受外力時的位移。對于多針腳、長排結構的簡易牛角連接器，定位柱能有效分散壓力，降低焊腳應力集中，提升焊點壽命與整體可靠性。

在生產中，定位柱還能起到防反插與防呆定位的作用。部分東莞簡易牛角連接器設計為單向插裝結構，定位柱形狀與孔位配合獨特，防止裝反導致信號線序錯誤。對于采用自動插件設備的生產線，定位柱還能輔助設備識別方向，提高裝配效率。

定位柱的材質一般為高強度工程塑料，如尼龍或PBT，具備耐高溫與耐變形特性，能夠適應回流焊與波峰焊工藝。其長度與直徑根據連接器型號及電路板厚度設計，需與PCB定位孔尺寸匹配。

東莞簡易牛角連接器的定位柱雖然結構簡單，但在裝配精度、焊接質量與使用方面起著關鍵作用。合理的定位柱設計可減少人工誤差，提升裝配一致性，為連接穩定性提供保障。
