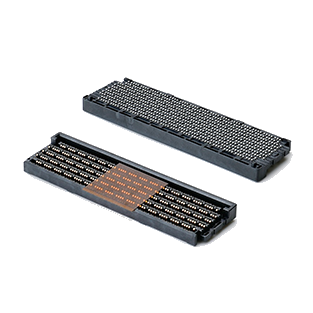

板對板連接器廣泛用于電子設備中，保證可靠插拔和信號穩定是核心目標。防錯位設計是板對板連接器選型和設計的重要環節，避免連接錯誤或損壞，保證設備運行。

首先，設計合理的鍵槽或凸起結構是核心方法。板對板連接器通常采用凹凸定位設計，使連接器只能按照正確方向插入，防止反向或傾斜安裝導致接觸不良或損壞。

導向柱和定位銷的使用可增強防錯位性能。通過在連接器端和PCB板上設置導向柱、導向槽或銷釘，限制插入方向，確保板對板連接器自動對齊并平穩插入，減少人為操作失誤。

顏色標識和標記有助于防錯位操作。不同連接器端子、板端可采用顏色或文字標記，結合機械防錯位結構，提升操作直觀性和準確性，尤其在多排連接器或高密度板中效果明顯。

容錯空間設計也需考慮。板對板連接器應在插入方向上有微量間隙，允許輕微偏差但仍可正確接觸。過緊可能增加插拔力，過松可能降低機械穩定性，需通過準確設計達到平衡。

防錯位設計需兼顧導電性能。設計凸起、鍵槽和導向銷時，不應影響觸點接觸面，保證接觸電阻低、信號穩定性高。合理設計確保機械防錯位與電氣性能兼顧。

材料選擇與耐磨性同樣重要。板對板連接器在反復插拔過程中，定位結構需耐磨、耐高溫，保持防錯位功能長期有效。優質材料和表面處理可延長使用壽命。

安裝和測試配合優化設計。板對板連接器防錯位設計在生產和測試階段需驗證，通過重復插拔和振動測試確認防錯位結構可靠性，確保批量生產一致性。

綜上，板對板連接器防錯位設計要點包括鍵槽或凸起結構、導向柱定位、顏色標識、容錯空間、觸點保護、材料耐磨性以及安裝測試驗證。科學設計可避免連接錯誤，保證電子系統可靠。
