板對板連接器是一種用于PCB電路板之間直接連接的電子連接器結構，在通信設備、工業控制系統、消費電子產品以及智能終端設備中廣泛應用。板對板連接器通過插接方式將兩塊或多塊PCB電路板連接形成完整電氣系統，在電子設備結構設計中占據重要位置。

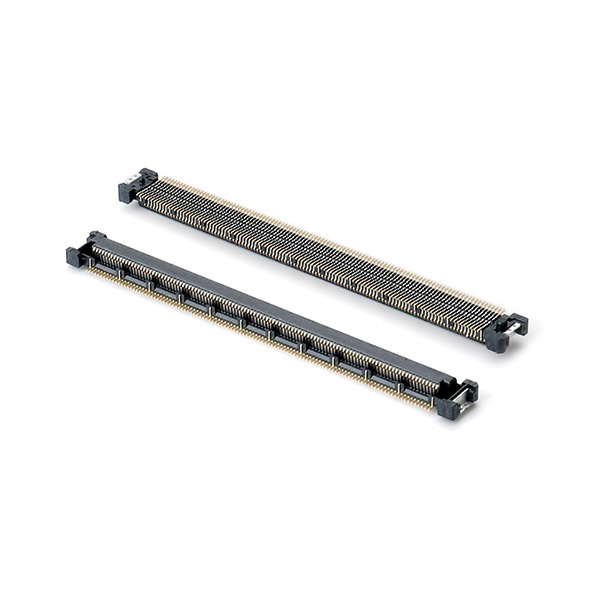

板對板連接器結構通常由公端連接器與母端連接器組成，兩者安裝在不同PCB電路板上，通過插接形成電氣連接。連接器內部采用精金屬端子結構，端子表面經過鍍金或鍍錫處理，以保證信號傳輸穩定性。連接器殼體材料多采用耐高溫工程塑料，使產品能夠適應SMT貼片焊接工藝。

電子設備內部空間逐漸緊湊，高密度板對板連接器成為電子結構設計的重要方案。連接器間距逐漸縮小，例如0.8mm、0.5mm甚至更小間距結構，使PCB板之間可以實現高密度信號連接。多PIN腳排列結構能夠在有限空間內完成大量信號與電源連接。

板對板連接器根據結構形式可以分為平行型連接器、垂直型連接器以及浮動型連接器。平行結構用于兩塊電路板平行安裝的結構設計，垂直結構適合主板與子板之間的垂直連接。浮動結構連接器在一定范圍內允許位置補償，可減少裝配誤差帶來的影響。

在通信設備與工業控制設備中，板對板連接器常用于主控板與功能模塊之間的連接。例如信號處理模塊、電源管理模塊、通信接口模塊等，都可以通過板對板連接器進行組合。模塊化設計能夠提高設備維護效率，同時減少內部線纜連接。

板對板連接器在信號完整性方面具有較高要求。高速信號傳輸環境中，端子結構設計需要考慮阻抗控制與信號串擾問題。部分高速板對板連接器會采用差分信號結構設計，以滿足高速數據通信需求。

連接器生產制造涉及精模具加工、端子沖壓、電鍍處理以及自動化組裝等環節。生產工藝穩定性直接影響連接器接觸可靠性與使用壽命。隨著電子設備向高性能方向發展，板對板連接器在結構精度與材料性能方面持續優化。

在智能終端設備、通信設備、工業自動化設備以及嵌入式系統中，板對板連接器已成為電子結構設計的重要組成部分，為多PCB系統提供穩定連接方式。
