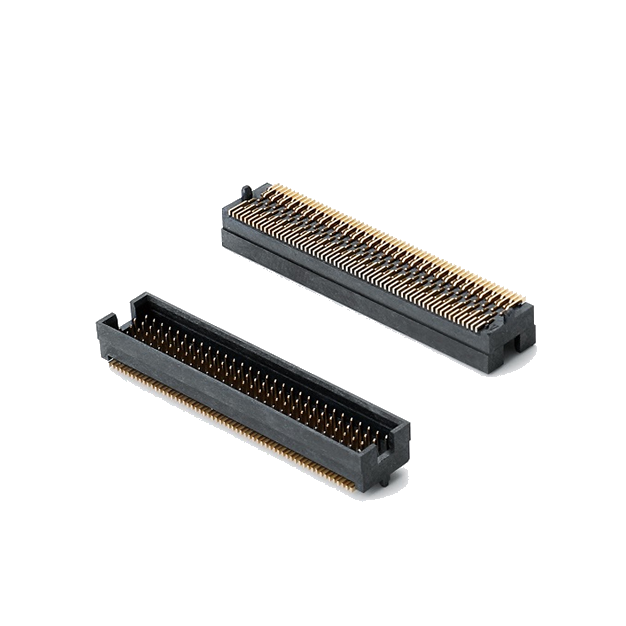

隨著電子設備不斷輕薄化、小型化，傳統直插式板對板連接器已無法滿足自動化生產需求，貼片板對板連接器適配SMT自動化貼片產線，無需人工插件，可直接回流焊焊接，適配智能家居、穿戴設備、醫療儀器、車載小型電控板等緊湊型電子產品。本文詳解SMT貼片板對板連接器適配型號、選型參數與焊接注意事項。

一、貼片板對板連接器適配SMT產線核心優勢

-適配全自動貼片機：卷帶包裝標準出貨，直接上機貼片，全程自動化生產，省去人工插件工序，大幅提升生產效率；

-適配回流焊工藝：耐高溫塑膠底座，可承受標準SMT回流焊高溫，焊接不開裂、不變形、不脫針；

-體積小巧省空間：全貼片臥式結構，不占用電路板背面空間，助力設備輕薄化設計；

-焊接一致性高：定位引腳準，貼片無偏移，批量焊接良率遠高于人工直插焊接。

二、主流SMT自動化焊接適配型號大全

1.按間距劃分（市面常用）

-0.5mm間距：超精款，適配手表、藍牙耳機、微型傳感器等小PCB板；

-0.8mm間距：通用款，工控主板、小型顯示模組主流選型；

-1.0mm間距：常規通用款，性價比高，出貨量大，適配多數消費電子。

2.按合高（對接高度）劃分

3.0mm、4.0mm、5.0mm、6.0mm常規合高，支持公母座對接堆疊，雙層PCB板連接；同時支持高低座搭配，滿足不同板層間距需求。

3.結構款式

帶定位柱貼片板對板、防倒扣貼片板對板、雙槽加固貼片板對板，全部適配標準SMT貼片機，無需修改產線程序。

三、SMT貼片焊接注意事項

1.務必選用原裝卷帶包裝，避免散裝物料導致貼片機吸料異常；

2.回流焊溫度控制在230℃-255℃區間，符合連接器耐溫標準，防止塑膠底座融化；

3.焊接后檢測公母座插拔力度，避免貼片偏移導致對接卡頓、接觸不良；

4.高頻震動設備（車載設備）建議選用帶卡扣鎖扣貼片板對板，防止運輸震動松脫。

四、適用行業

智能穿戴產品、醫療設備、車載中控小板、液晶顯示模組、物聯網控制板等全部自動化SMT生產電子產品。
