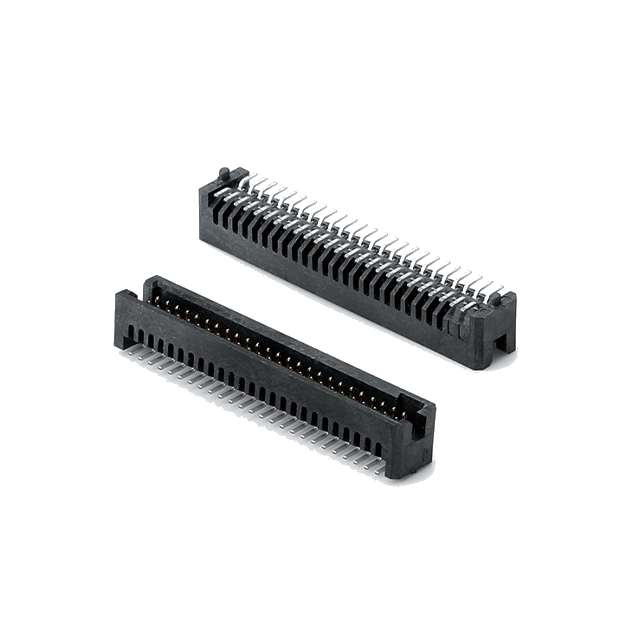

簡易牛角連接器憑借結構簡單、對接便捷、成本可控的優勢，廣泛應用于工控主板、顯示屏模組、安防設備、電源模塊等場景的板對線連接。線材規格適配不當、壓接工藝不規范，容易出現接觸不良、針腳發熱、拉拔脫落等故障，影響整機信號與供電穩定性。明確線材適配標準、規范壓接操作流程，是保障連接可靠性的核心環節。

一、簡易牛角適配線材規格選型要點

1.線徑規格與間距匹配

簡易牛角常見間距為2.54mm、2.0mm、1.27mm，不同間距對應適配的線材線徑不同。2.54mm標準間距款，適配AWG 22-AWG 26號線材，常規供電與信號傳輸優先選用AWG 24號；2.0mm小間距款適配AWG 24-AWG 28號線材；1.27mm高密度款適配AWG 26-AWG 30號細徑線材。

大電流供電回路需適當放大線徑，降低線路發熱；純信號傳輸可選用細線徑，適配高密度布線需求。盲目選用過粗線材會導致壓接不牢、針孔變形，過細則易出現拉斷、載流不足。

2.線材結構與材質選型

優先選用多股鍍錫銅芯線材，多股結構柔韌性好，彎折不易斷芯，鍍錫層可提升抗氧化性與壓接導電性。單股硬線僅適合固定不動的內部短距連接，頻繁彎折場景容易斷芯失效。

絕緣材質根據工況選擇，普通室內場景用PVC絕緣線即可；高溫工控、車載場景選用XLPE、硅橡膠絕緣線材，提升耐溫等級；有阻燃要求的設備選用UL認證的阻燃線材，符合規范。

扁平排線適配多通道并行信號傳輸，單根電子線適配大電流或分散布線場景，按需選擇對應結構。

3.芯線與絕緣層參數控制

壓接型牛角對芯線外徑、絕緣層厚度有明確適配要求。芯線導體截面積需與端子壓接倉匹配，絕緣層外徑需適配端子的絕緣壓接部位，避免絕緣層過粗無法壓入、過細壓接不緊。

采購線材時明確絕緣剝除長度標準，匹配對應端子的壓接尺寸，確保導體壓接區與絕緣壓接區分區清晰，提升壓接后的機械強度與電氣性能。

二、簡易牛角壓接操作規范

1.壓接工具與前期準備

選用對應間距、對應端子型號的專用壓接鉗，禁止用普通鉗子、斜口鉗替代，避免壓接形狀不達標。定期校準壓接鉗的?？诔叽?，磨損嚴重的模具及時更換，保障壓接精度。

壓接前核對線材、端子、牛角座規格一致，線材無氧化、斷芯，端子鍍層完整無變形。準備好剝線鉗、拉力測試儀、放大鏡等檢測工具，配套做好防靜電措施。

2.剝線與預裝操作

按照標準長度剝除端部絕緣層，誤差控制在±0.5mm以內，確保芯線全部進入導體壓接區，絕緣層全部落在絕緣壓接區，禁止銅絲外露過長或絕緣層壓入導體區。

剝線后梳理芯線無散絲，整股插入端子壓接倉，芯線前端略超出導體壓接區前端，絕緣層平整抵靠端子臺階處，確認位置無誤后再壓接。

3.標準壓接操作流程

將預裝線材的端子放入壓接鉗?？?，居中對齊后平穩施壓，一次壓接成型，禁止反復碾壓。壓接后端子導體區呈標準六邊形，緊密包裹全部芯線，無斷絲、無飛絲；絕緣壓接區抱緊絕緣層，彎折無松動。

單排端子逐線壓接完成后，按順序插入牛角膠殼，聽到卡扣彈響確認到位，禁止強行敲入導致端子變形。整排插裝后輕拉每根線材，確認無松脫。

4.壓接質量檢測與收尾

壓接完成后抽樣做拉力測試，拉拔力符合對應線徑標準，無端子脫落、芯線拔出。用放大鏡檢查壓接形狀，無開裂、偏壓、銅絲外露等缺陷。導通測試確認每一路接觸良好，無斷路、虛接。

成品線材梳理整齊，避免過度彎折端子根部，存放與轉運時做好防護，防止針腳變形、鍍層刮傷。

規范的線材選型與壓接工藝，能大幅提升簡易牛角連接的機械強度與電氣可靠性，減少接觸不良、發熱脫落等故障，保障設備長期穩定運行。
