隨著電子設備向小型化、多功能方向發展，單排排針排母已無法滿足多回路連接需求，多排結構排針排母成為高密度板間、板線連接的主流方案。多排設計能在有限空間內大幅提升回路數量，但選型不當也會帶來焊接難度大、信號干擾強、對接精度差等問題。理清多排結構的類型特點，掌握高密度場景選型邏輯，才能充分發揮其空間優勢。

一、排針排母常見多排結構與性能特點

1.雙排結構

雙排是應用較廣的多排形式，常見間距有2.54mm、2.0mm、1.27mm，排距與針距對應匹配，兼顧密度與加工難度。雙排結構分為直插式、貼片式兩種，直插款焊接強度高，適合大電流、有震動的工況；貼片款SMT貼裝，適合高密度表貼布線，能充分利用PCB正反兩面空間。

雙排排針排母通常搭配防呆設計，避免插反插錯，廣泛應用于工控主板、電源模塊、通信接口板等場景，是平衡性能、成本與密度的主流選擇。

2.三排與四排結構

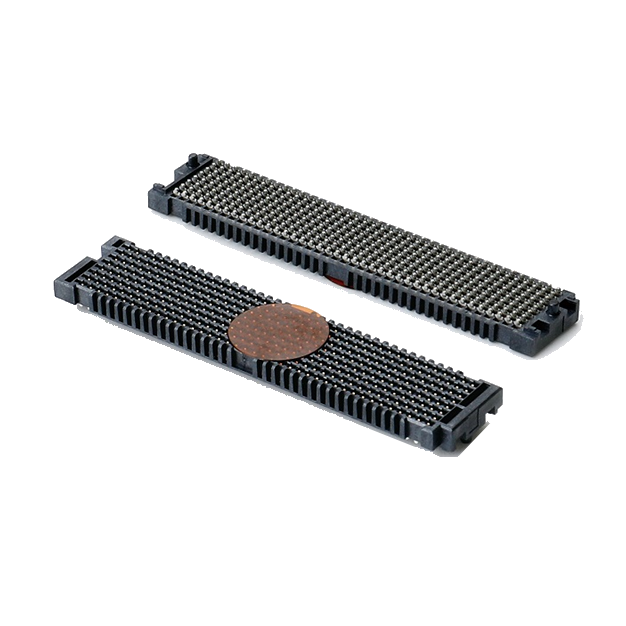

三排、四排屬于高密度多排結構，常見于1.27mm、1.0mm小間距產品，能在相同長度內容納更多回路，大幅節省安裝空間。排數越多，對PCB布線精度、貼裝精度要求越高，焊接不良率也會相應上升。

這類結構多用于內部空間緊湊的設備，如便攜檢測儀器、嵌入式核心板、通信基帶板等，用于替代大體積連接器，實現小型化設計。部分款式帶中間定位柱，提升多排對接的對位精度。

3.高低排與錯位排結構

除平行等距多排外，還有高低排、錯位排等特殊結構。高低排通過不同針高實現分層對接，適配堆疊式板間連接；錯位排通過針位交錯，增加相鄰針之間的爬電距離，提升高壓場景的絕緣防護性。

特殊結構多為定制化選型，適配特定堆疊布局與電氣要求，通用性低于標準平行多排。

二、高密度場景多排排針排母選型要點

1.間距與排數按需匹配

高密度場景優先根據回路總數確定間距與排數，優先選成熟間距規格，避免過于小眾的定制尺寸?；芈窋?shù)量適中的選2.0mm雙排，高密度選1.27mm或1.0mm三/四排，不盲目追求小間距，兼顧焊接良率與后期維護難度。

同時核算電流負載，大電流回路放在外側排，小電流信號放在內側，避免多排密集排布導致熱量堆積。

2.安裝方式適配工藝

量產高密度場景優先選用SMT貼片式多排排針排母，配合自動貼片機貼裝，焊接一致性遠高于手工直插。貼裝款需匹配PCB焊盤尺寸與鋼網設計，確保每根針腳焊盤大小一致，避免連錫、虛焊。

有強震動、大拉力的場景，選用帶定位柱、帶螺絲固定孔的多排座，增強整體固定強度，避免震動導致針腳脫焊、對接錯位。

3.材質鍍層兼顧性能與成本

普通信號傳輸選鍍錫款即可滿足需求；高頻信號、弱信號場景選鍍金款，降低接觸電阻，提升抗氧化性與信號穩定性。插拔頻次高的場景加厚鍍金層厚度，延長插拔壽命。

基材選用耐高溫塑膠，適配SMT回流焊工藝，避免過爐后塑殼變形，影響多排對接精度。阻燃等級匹配設備整機安防要求。

4.防呆與導向結構不可缺失

排數越多，對接錯位的風險越高，選型時優先帶防呆柱、導向倒角的款式，降低組裝時插歪、插反的概率。長針引導結構能讓多排針腳逐步導入排母，避免強行對接導致針腳彎曲變形。

三、高密度典型應用場景

多排排針排母是高密度連接的高性?xún)r(jià)比方案，在工控嵌入式核心板與底板對接中，通過多排結構實現電源、信號、通信回路一體化連接，替代多組單排連接器，大幅節省板上空間；在通信設備的業務板卡上，高密度多排座滿足多路數據信號并行傳輸需求，適配高速背板連接；在便攜醫療、檢測設備中，小間距多排結構助力設備小型化設計，在有限體積內實現多功能集成。

同時在車載電子、安防模組等場景，帶定位加固的多排結構能兼顧密度與抗震動性能，適配復雜工況下的可靠連接。

總的來說，多排排針排母是高密度連接的實用方案，選型時平衡密度、工藝、性能三者關系，結合場景需求匹配間距、排數、安裝方式與鍍層，既能實現空間利用，又能保障連接穩定性與生產良率。
